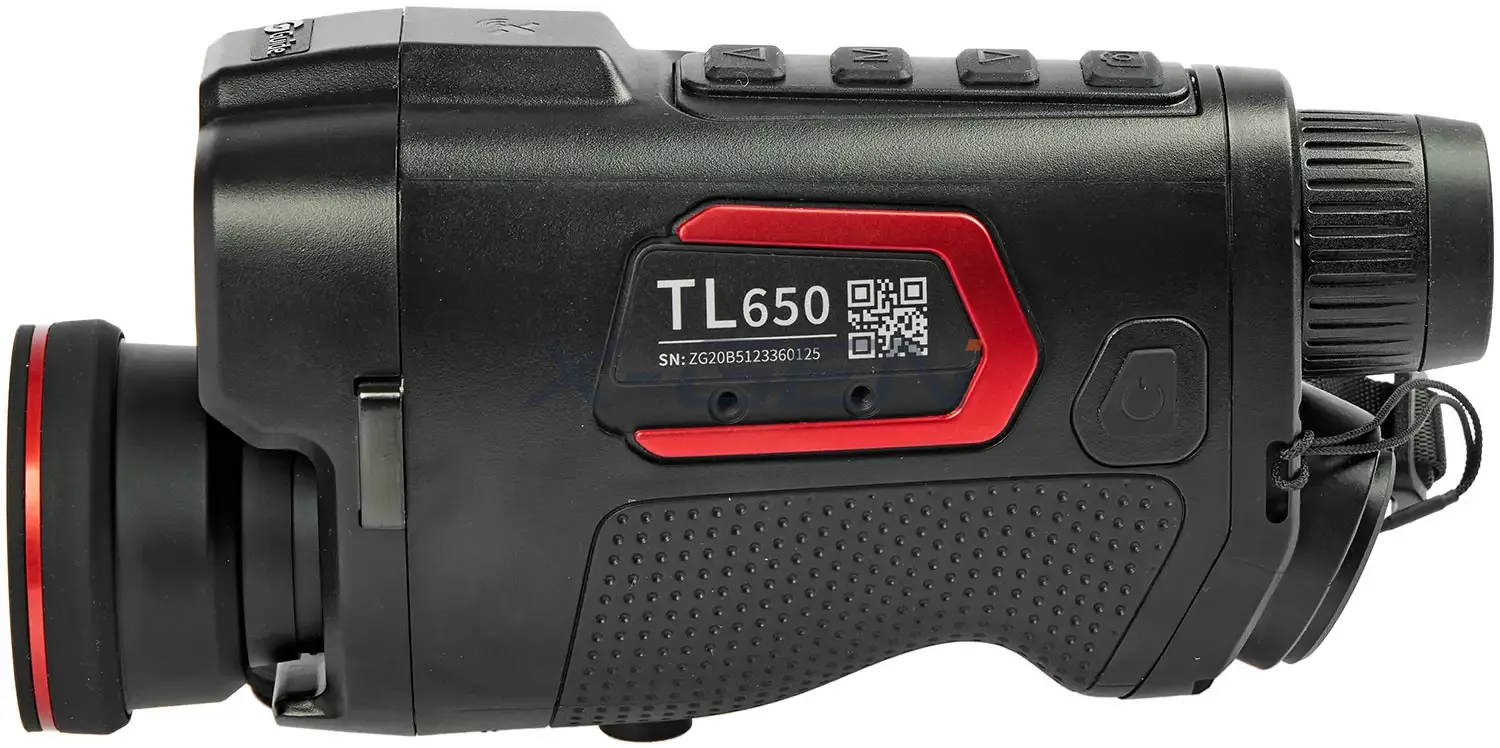

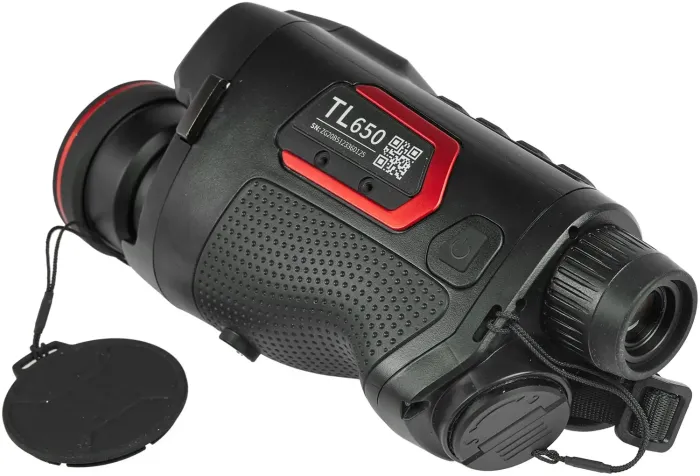

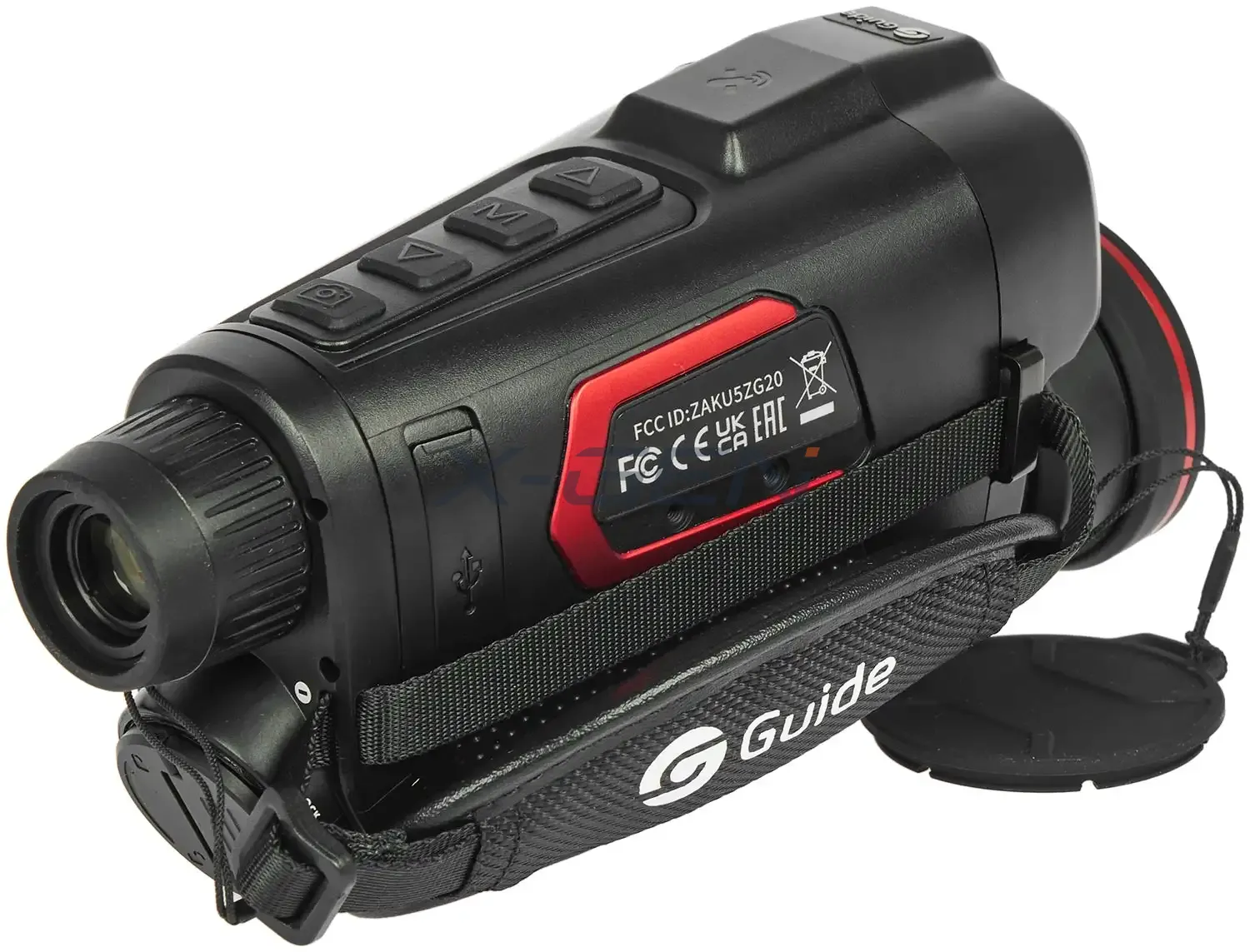

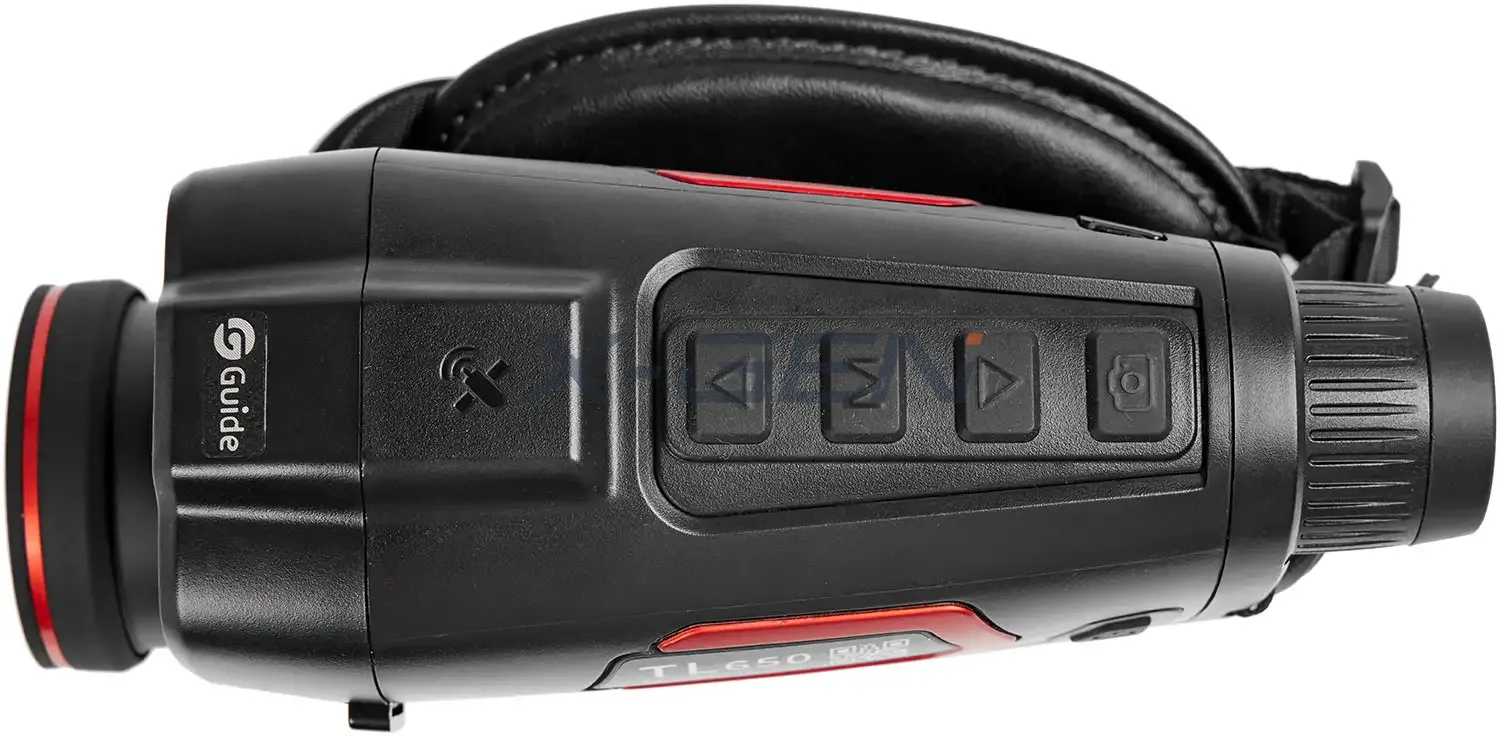

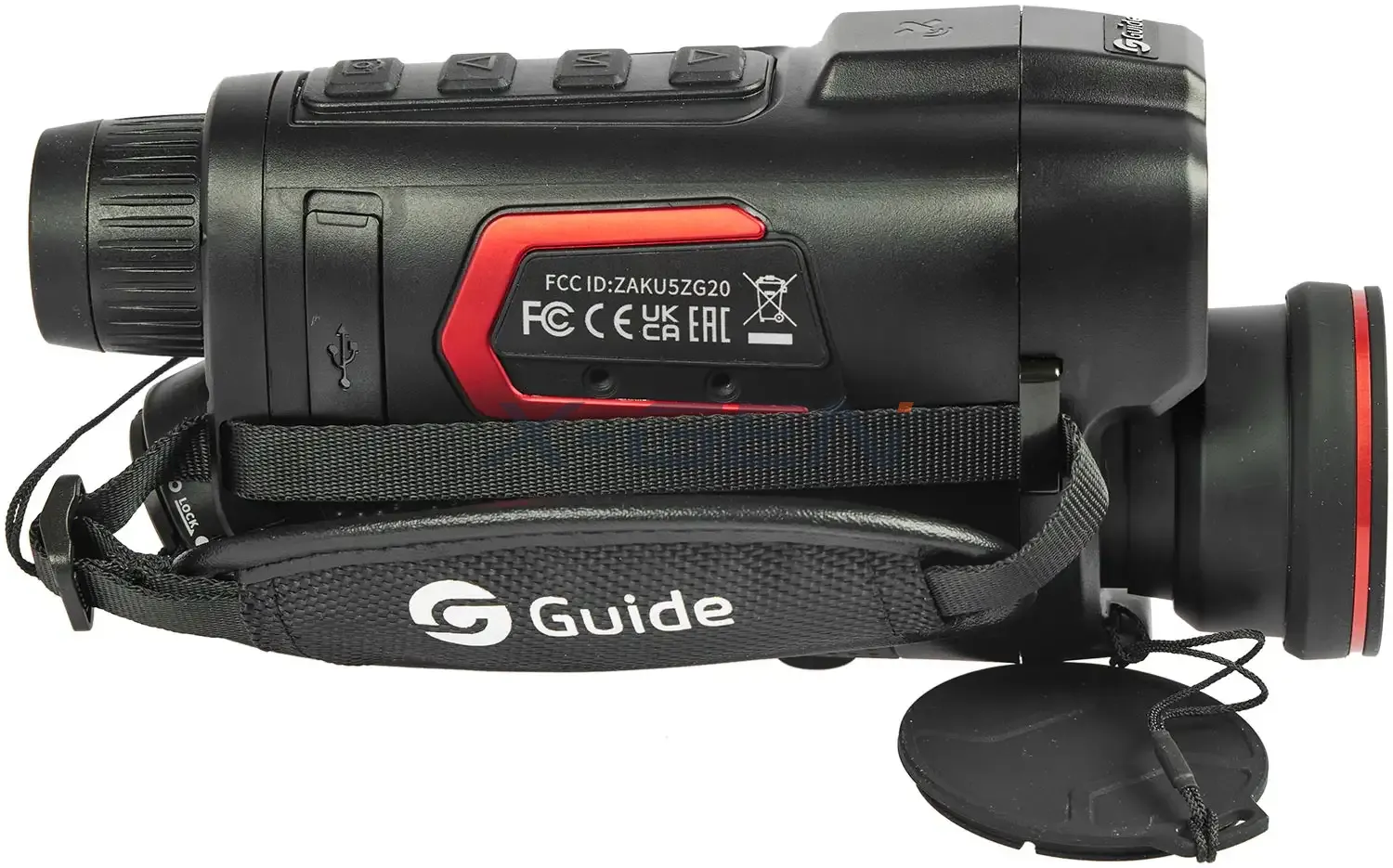

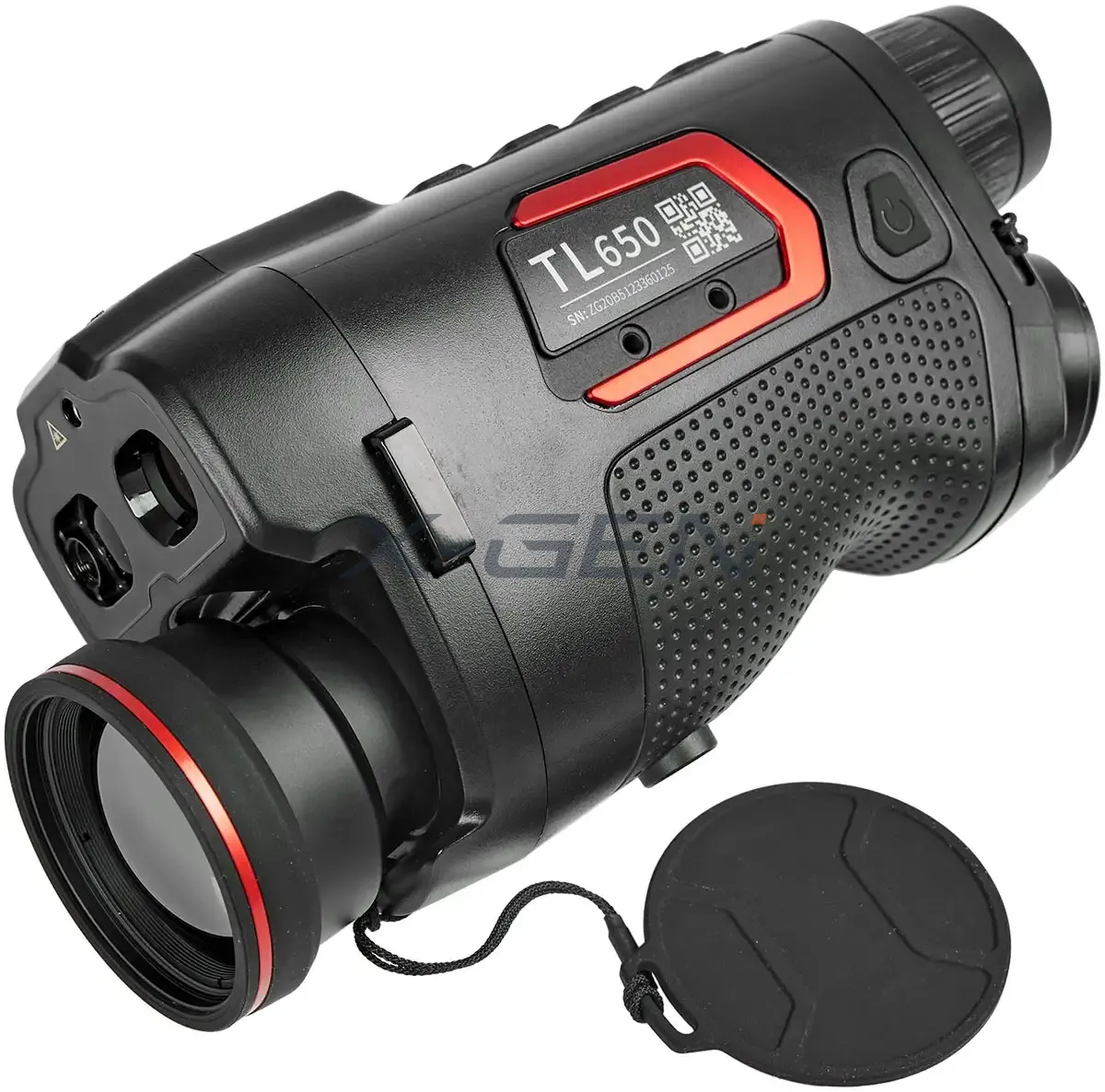

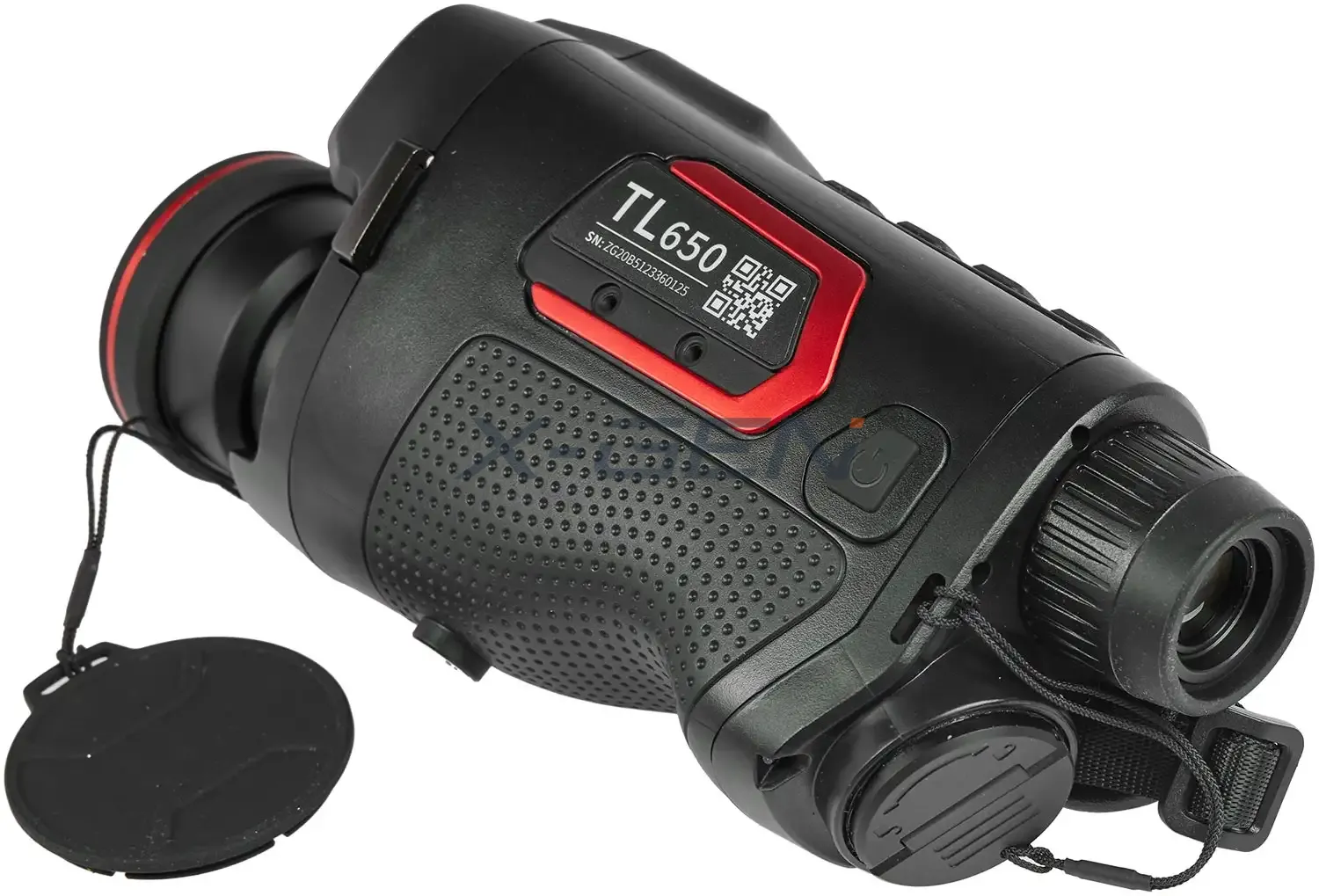

Монокуляр тепловізійний/цифровий GUIDE TL650

Guide TL650 – мультиспектральний тепловізійний монокуляр від компанії Wuhan Guide Sensmart Tech Co., LTD. Перед вами флагман нової лінійки 2024 року, що претендує на звання універсальних пошукових приладів. Наявність біспектральної системи бачення на основі тепловізійної та цифрової камер дозволяють вести спостереження в будь-який час дня і ночі. Заявлена дальність виявлення становить 1400 метрів. Тепловізійний канал побудований на передовому ІЧ-сенсорі Uncooled VOx 640×480, 12μm і потужному германієвому об'єктиві 50mm, F1.2. Альтернативним каналом служить цифрова камера на сенсорі CMOS 1920х1080 рх, 4μm, з об'єктивом 17mm, F1.4, яка  дозволяє вести спостереження, як вдень, так і вночі. Монокуляр GUIDE TL650 пропонує різноманітність режимів перегляду, в тому числі стандартний тепловізійний, з п'ятьма варіантами колірних схем, а також детальну оптичну камеру для використання як вдень, так і вночі. Також є інноваційний режим Fusion, який поєднує зображення від цифрової та тепловізійної камери, покращуючи загальну чіткість спостережуваного зображення.

Вбудований лазерний далекомір значно розширює спектр виконуваних завдань. Завдяки гіродатчику положення ви зможете знати не тільки відстань до цілі, але і кут до неї, що є критично важливою інформацією для балістичних розрахунків при дальніх пострілах в гірській місцевості. Повний набір мультимедійних опцій по запису відео дає можливість документувати все побачене. Вбудований модуль Wi-Fi забезпечить пряму передачу відео, і ви в режимі реального часу можете слідкувати за тим, що відбувається на екранах своїх гаджетів. Додатково є модуль GPS і Bluetooth, цифровий компас, функція відстеження гарячих точок і режим PIP. Тепловізійний монокуляр GUIDE TL650 відгуки власників отримує виключно позитивні. Це професійне обладнання з надзвичайними можливостями, які недоступні для звичайних тепловізорів. Прилад чудово захищений від будь-яких примх погоди та готовий до роботи в самих складних погодних умовах. Високотехнологічна оптика може з однаковим успіхом застосовуватися для вирішення, як цивільних, так і військових завдань.

Монокуляр тепловізійний, цифровий GUIDE TL650:

• Дальність виявлення тепло-контрастних цілей (1,8х0,5 м) — 1400 м;
• Приймач теплового випромінювання Uncooled VOx 640×480, 12μm (NETD≤30mK), 50 Гц
• Цифрова камера – сенсор CMOS 1920х1080 рх, 4μm, об'єктив 17mm, F1.4
• Чутливість в діапазоні від 400 до 1000 nm - 0.001 Lux @ F1.0
• Германієвий об'єктив F50/1.2 з ручним фокусуванням
• Оптичне збільшення 2х, цифровий зум: х1, x2, x4, x8
• Просторовий кут поля зору FOV (Field of view) 8,7°х 6,6°або 15,2 - 11,5 м/100м
• Кольоровий великий дисплей AMOLED (0.39-inch) 1920×1080 пікс
• Колірні палітри відображення (White Hot, Black Hot, Red Hot, Iron Red, Blue Hot)
• Режими спостереження (IR: Enhanced, Highlight and Natural;Visible: Day, Night and Low-light)
• Суміщені режими спостереження: IR, Visible, Fusion 1, Fusion 2, Fusion 3
• Опція відстеження максимальної температури Hot spot tracking
• Лазерний далекомір до 600 м, довжина хвилі 905 нм, похибка ±1 м
• Модуль GPS, Bluetooth, цифровий компас, гіроскоп
• Вбудований фото відеорекордер 64 Гб внутрішньої пам'яті, аналоговий відеовихід;
• Wi-Fi модуль 2.4 G, програма «TargetIR»в App Store(iOS) і Google Play TM (Android)
• Міцний пластиковий корпус, клас вологозахисту по IEC 60529 - IP67
• Система живлення – змінний акумулятор 18650, час автономної роботи - 5 годин
• Можливість підключення зовнішнього джерела живлення USB Type-C
• Штативний адаптер UNC¼"-20 (tripod mounting)
• Діапазон робочих температур: від -20 до +55°С
• Габарити 190х90х70 мм
• Вага 0,565 кг

Мультиспектральна система бачення

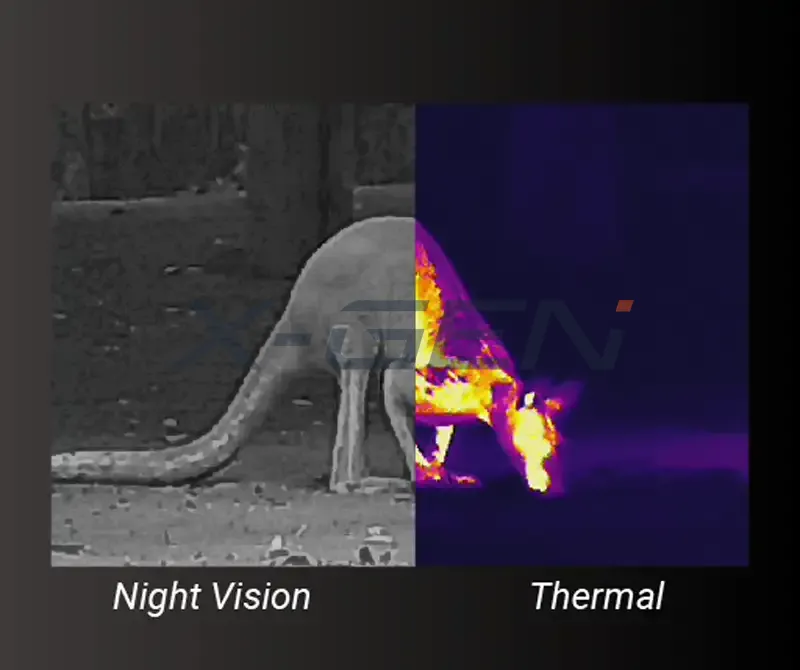

Головною особливістю монокуляра GUIDE TL650 є мультиспектральна система бачення, що дозволяє вести спостереження в будь-яких умовах видимості. Вдень при яскравому освітленні ви завжди можете використовувати прилад як цифрову камеру. При недостатній видимості через атмосферні перешкоди у вигляді туману або задимлення, завжди можна перемикнутися на тепловізійний канал, використовуючи всі переваги високих технологій.

Колірні палітри та режими відображення
Система відображення тепловізора пропонує функцію візуалізації обробленого зображення з використанням безлічі колірних палітр і режимів накладення зображень з оптичної й тепловізійної камери. Для спостережень в тепловізійному режимі доступні наступні колірні палітри:

• White Hot (Гарячий білий);
• Black Hot (Гарячий чорний);
• Red Hot (Гарячий червоний);
• Iron Red (Металевий червоний);
• Blue Hot (Гарячий синій).

Для пошуків і спостережень на дальніх дистанціях, особливо при ускладнених умовах видимості, рекомендовані колірні схеми з інверсними чорними та білими відтінками. Для коротких дистанцій краще використовувати схеми з більш м'якою гамою, яка не навантажує зір.

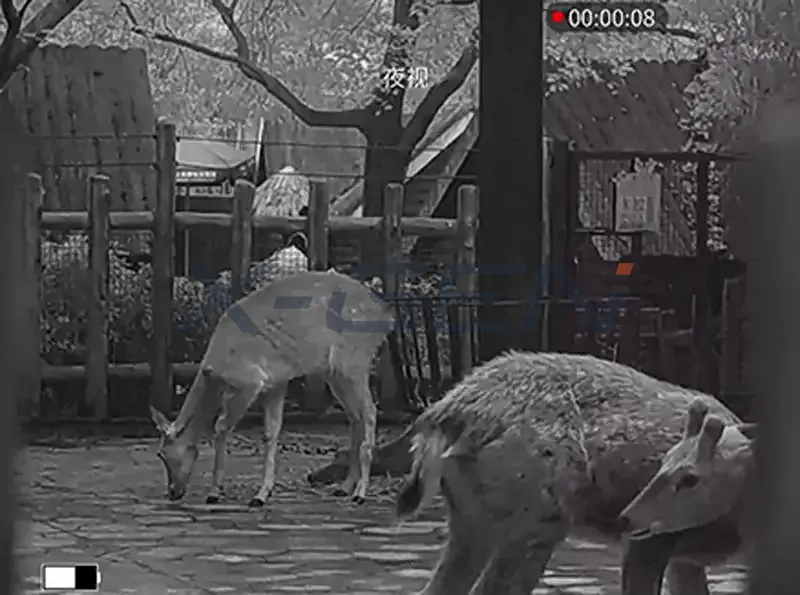

Нічні режими спостереження
Фабричні параметри чутливості сенсора в різних режимах ретельно сконфігуровані для забезпечення найкращої якості переданої картинки, адаптованої під різноманітні рівні освітленості.

• Daytime
• Nighttime
• Low-light

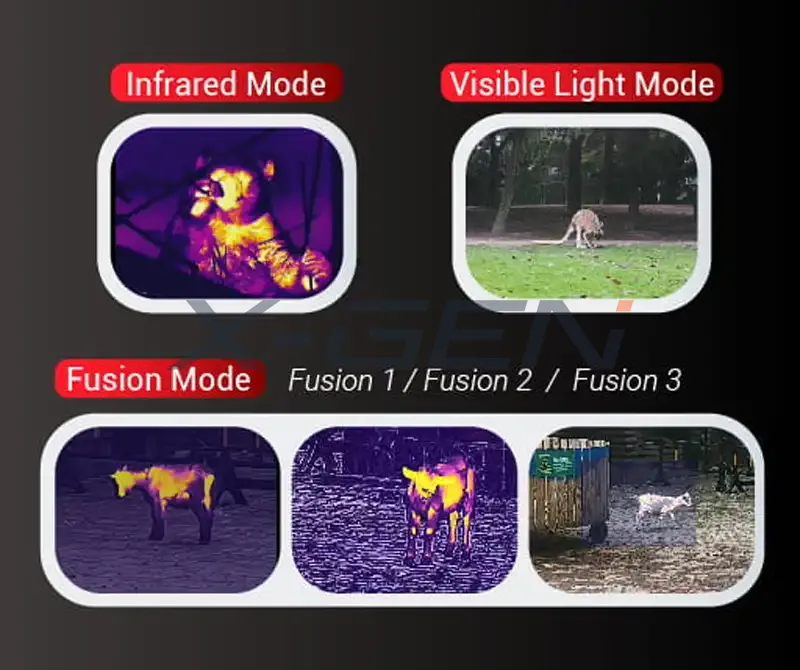

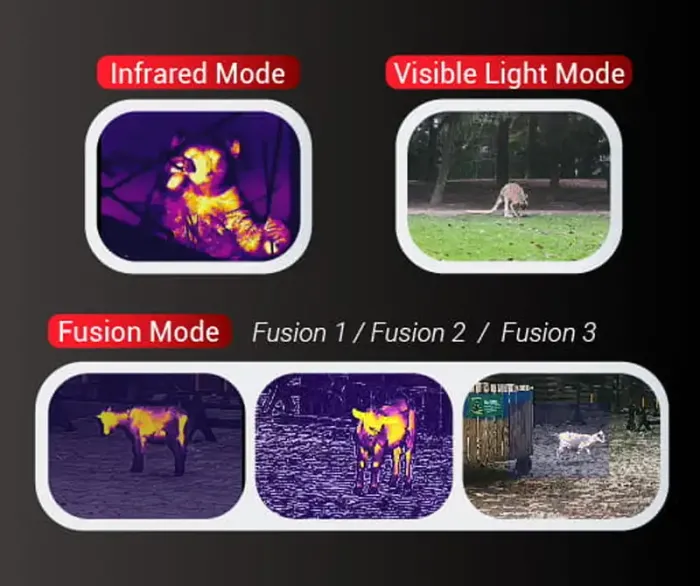

Режими суміщеного відображення Fusion
У режимі «Fusion» відбувається комбінація візуального та тепловізійного зображення, при цьому термічне зображення накладається на цифрове в напівпрозорому режимі. Це дає користувачеві можливість вибрати ідеальний варіант для виявлення всіх дрібних деталей. Режим особливо ефективний для роботи на невеликі відстані.

Цифрова камера
Оптичний канал GUIDE TL650 побудований на сучасній цифровій CMOS матриці з роздільною здатністю 1920×1080 рх. Сенсор, виконаний за технологіями 4μm, що забезпечує отримання високоякісного зображення, як вдень, так і з настанням сутінків. Висока чутливість забезпечує можливість використання камери в пасивному режимі навіть у глибоких сутінках. Об'єктив цифрової камери має фокусну відстань 17 мм і апертуру F1.4.

Тепловізійна камера
За можливість тепловізійного бачення відповідає передовій ІЧ-сенсор Uncooled VOx з роздільною здатністю 640×480 рх і щільністю посадки детекторів 12μm. Поріг теплової чутливості NETD знаходиться на рівні ≤30 mK, дозволяючи будувати термографічні зображення з високим рівнем деталізації, де чітко видно всі найдрібніші подробиці як самого спостережуваного об'єкта, так і елементів навколишнього оточення. Спектральний діапазон чутливості 8 - 14μm знаходиться в довгохвильовому сегменті ІЧ-випромінювання LWIR, що дозволяючи тепловізійній оптиці «бачити» як в темряві, так і крізь дим, туман, опади й навіть крізь рідкісну рослинність.

Потужний германієвий об'єктив 50mm, F1.2
Об'єктив тепловізора GUIDE TL650 з фокусною відстанню 50 мм і апертурою f1.2 володіє базовим збільшенням 2х. Для наближення картинки є функція цифрового збільшення Digital zoom в межах від х1 до х8. Кут просторового поля зору FOV (Field of view) має значення 8,7°- 6,6°, у лінійному вимірі це відповідає області простору розміром 15,2 - 11,5 метрів на відстані 100 м.

Кольоровий AMOLED дисплей (0.39-inch) 1920×1080
У окулярному модулі встановлено мікродисплей AMOLED, який використовує активну матрицю органічних світлодіодів для створення зображень. Діагональ екрана 0,39 дюйма, роздільна здатність трансльованого зображення 1920×1080 пікселів дозволяє розглянути всі дрібні деталі як об'єкта спостереження, так і зовнішнього оточення. Користувачам запропоновані широкі налаштування контрасту і яскравості, також є вузол діоптрійної корекції в межах ±4 дптр.

Режим PIP (Картинка в картинці)
Включення режиму PiP створює на головному екрані маленьке вікно, яке збільшує у кілька разів центральну частину основного зображення. Відносно малий розмір дозволяє детально розглянути об'єкт спостереження та одночасно контролювати обстановку навколо.

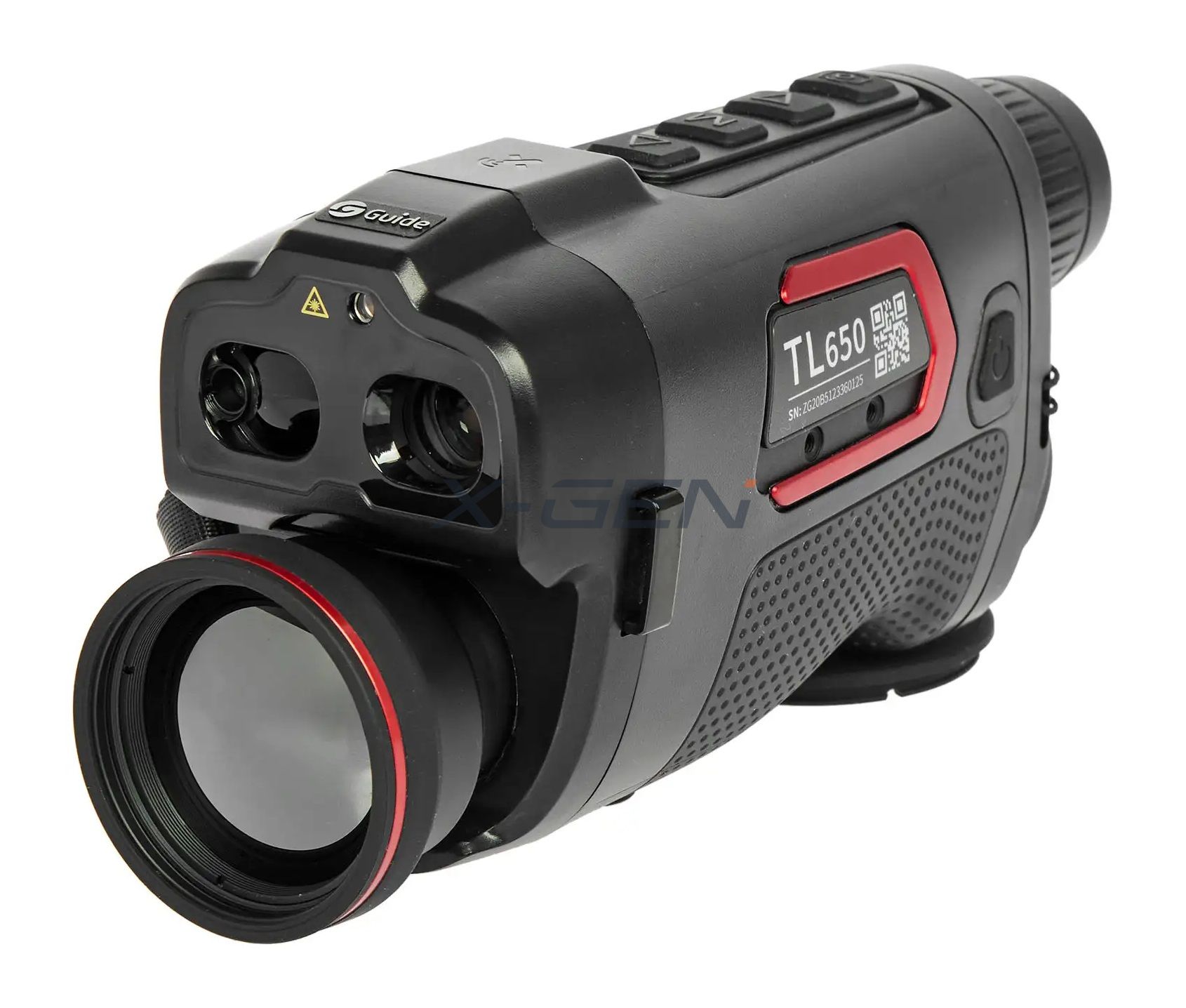

Лазерний далекомір до 600 м
Цей далекомір гарантує точне вимірювання відстані до 600 метрів, з похибкою не більше ±1 метра. Належачи до першого класу лазерної безпеки, він функціонує на хвилі 905 нм. Завдяки вбудованому гіроскопічному датчику положення, пристрій також здатен показувати кут нахилу щодо об'єкта вимірювання.

Запис відео, фото, модуль Wi-Fi
Мультиспектральний тепловізійний монокуляр GUIDE TL650 оснащений вбудованим рекордером, який дозволяє записувати якісне відео і фото на внутрішній носій об'ємом 64 Гб.Модуль Wi-Fi забезпечує можливість спільної роботи з цифровими гаджетами на iOS і Android, на які буде потрібно установка фірмового додатка «TargetIR». Також додана функція оновлення програмного забезпечення пристрою.

Модуль GPS, Bluetooth, цифровий компас, гіроскоп
Вбудований модуль глобальної системи позиціювання GPS дозволить вам точно знати координати свого місця розташування. На всіх медіафайлах ви можете залишити дані про геолокацію, таким чином можна побудувати докладний маршрут пересування. Орієнтуватися в незнайомій місцевості вам допоможе цифровий компас. Монокуляр Guide TL650 також оснащений модулем Bluetooth для віддаленого керування. Пульт ДУ доступний опціонально і купується окремо.

Міцний корпус вологозахист IP67
Клас вологозахисту IP67 гарантує стабільну роботу в умовах високої вологості, а також при інтенсивних опадах. Монокуляр впорається з падінням з невеликої висоти та прямим зануренням у воду. У нижній частині корпусу є штативный адаптер UNC¼"-20 (tripod mounting) для використання приладу в стаціонарному положенні.

Час автономної роботи - 5 годин
Як елемент живлення використовується змінний акумулятор 18650, місткістю 3350 мАг. Повністю заряджений він дозволить використовувати тепловізор протягом 5-ти годин. Для збільшення часу роботи можна скористатися зовнішнім джерелом живлення з інтерфейсом USB Type-C.

Комплект постачання:

• Тепловізійний монокуляр GUIDE TL650
• Акумуляторна батарея 18650
• Кабель USB тип С
• Зарядний пристрій
• Серветка для чищення оптики
• Інструкція по експлуатації.
